1、按系统设计图纸对安装的探测器和各种模块(监视、控制模块)进行编码，如果图纸上没有探测器和各种模块的编号，调试人员应将探测器和各种模块的实际地址编码准确地标明在图纸上。

2、根据编完地址码的信号线路、控制器对应的回路、探测器和各种模块的编号，整理出地址编码表，并根据地址编码表和系统消防设备的控制要求进行显示关系、系统信息、联动关系编程。

3、将编完地址码的信号线路准确地接入控制器，并对线路作好明显标记。对线路故障、探测器故障、模块故障等逐一进行排除。

【外部故障的排除】

线路检查完毕符合要求后，方可以通电运行。初次通电运行，系统通常会出现故障或火灾，下面列出最常见的故障及处理方法，通常需要将外部故障排除完毕后，才能进行后面的工作。

- 某个回路全部地址都报故障。

可能原因：该回路总线未接入控制器、总线正负极性接反或者总线线路断线。

解决办法为将线路改正。

- 某几个地址报故障。

可能原因：编码错误、正负极性接反、线路断线、设备损坏。

解决办法：

A、检查故障地址的总线连接是否有误。

B、检查故障地址是否拨号正确、是否有重码、设备类型是否正确。

C、若故障地址是区域监控模块，检查模块是否为反馈线路故障，是否连接了终端电阻。

- 某几个地址报火灾或联动动作。

可能原因：可能是反馈输入端接线错误或短路；

                 对于区域监控模块可能是受控制的设备已经现场动作；

                 对于探测器、手动报警按钮则可能是设备处于火灾状态或已损坏。

解决办法：检查模块的反馈输入端连接是否正确；检查设备是否现场动作并复位；检查探测器、手动报警按钮是否处于火灾状态并复位；更换已损坏的设备。

4、对探测器逐一进行吹烟报警试验，对于不报警和误报警的，要及时更换并重新试验，同时验证探测器对应的显示关系是否正确，若出现错误，通过现场编程进行调整。

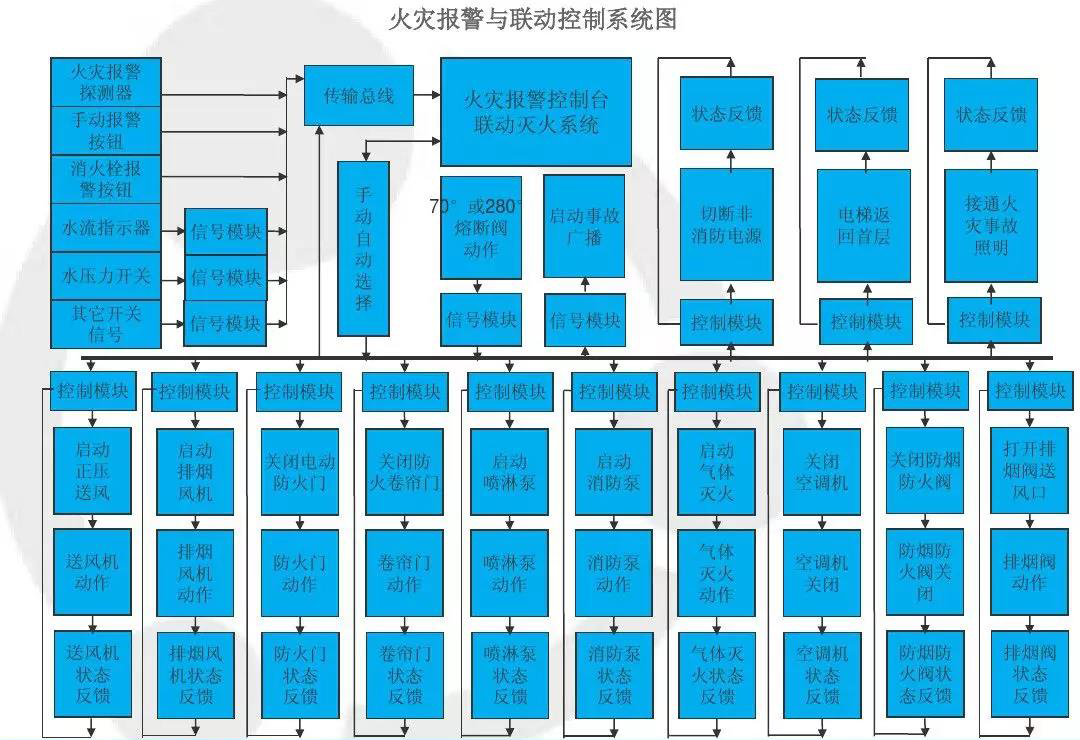

5、按联动控制要求对控制模块和控制程序进行模拟试验，直至系统全部正常为止。

- 手动启动每个受控的消防联动设备，如：消防广播、消防警铃、正压风口、正压风机、排烟阀、排烟风机、消防泵、喷淋泵、消防电梯迫降、非消防电源切断、事故照明等，并查看每个受控设备的反馈信号是否正确，若不正确则须进行改正。

如果设备启动不了，可能原因为：编程不正确或编码对应关系不正确；24V电源未接通；

- 将控制器设置为自动状态，对探测器进行加烟报警，检查受控设备的联动是否符合联动控制要求。

6、系统模拟报警、模拟联动试验完毕后，应对系统通电运行，运行120小时无故障后，填写《工程调试竣工单》准备验收。系统调试工程师完成调试工作交付用户运行使用前，需整理系统有关资料交付用户和公司存档，供日后系统维护使用。

通常要求整理和存档的资料应包括：

✤消防系统竣工图--系统图、标有探测器和各种模块编码的各楼层平面图。

✤系统配置情况--系统的回路数、各个回路的编码地址数量、楼层显示盘的分布情况及显示范围。

✤系统显示对应关系--各个编码地址与实际地址的对应关系、各个编码地址的设备类型。

✤系统联动逻辑关系--系统的消防设备的分布及动作逻辑关系。
